Premier a Mach-Tech szakkiállításon

Ötlettől a késztermékig

2015. május 06., szerda, 09:35

Címkék: DMG MORI DMU 75 monoBLOCK Mach-Tech 2015 NRX 2000 nvx 5100

Kilenc high-tech gépet tekinthet meg élőben a Mach-Tech szakvásár A pavilon 211/A standján. A DMG Mori jövőbemutató innovációs erejének részét képezi a CELOS® vezérlő 4 új alkalmazása is.

A szerszámgépipar legújabb trendjeit több között a kilenc, működés közben megfigyelhető gép demonstrálja:

  • Univerzális esztergálás: NLX 2500Y | 700
  • Sorozatgyártó esztergálás: SPRINT 20 | 5, NRX 2000 – magyarországi premier
  • 5-tengelyes megmunkálás: DMU 75 monoBLOCK®
  • Vízszintes megmunkálás: NHX 4000 2. generáció
  • Függőleges megmunkálás: DMC 850 V, NVX 5100 - ECOLINE
  • Csúcstechnika a legkedvezőbb áron, ecoTurn 450, ecoMill 70

Komplett csomag árérzékeny ügyfeleknek

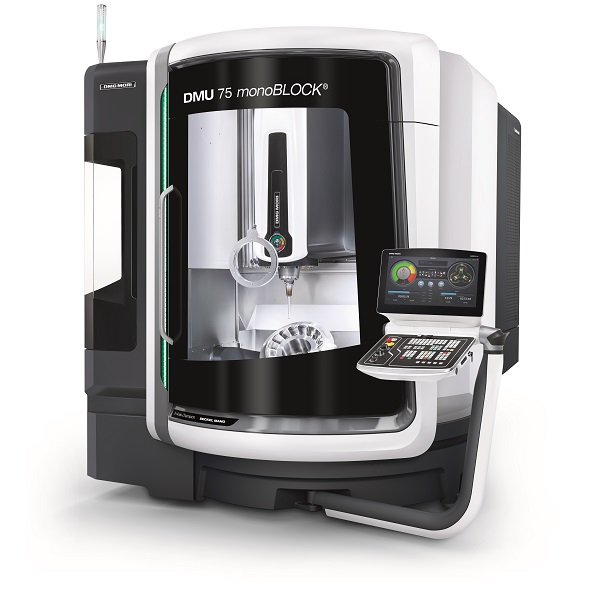

A DMU 75 monoBLOCK® az öttengelyes szimultán technológia, a 60 férőhelyes szerszámtár, a 18 000 ford/perc fordulatszámú főorsó és a Heidenhain iTNC 530 HSCI, vagy a Siemens 840D Solutionline vezérlés előnyeit hozta el az árérzékeny ügyfelek számára is. A 8 m2 alapterület mellé X/Y/Z irányokban 750/650/560 mm munkaterület társul, így az akár 840 mm átmérőjű és 600 kg tömegű munkadarabok is megmunkálhatók. A lineáris tengelyek gyorsmeneti sebessége 40 m/perc, maximális gyorsulásuk 6 m/s². A maximális pontosságot a tengelyeken elhelyezett közvetlen pozícióérzékelők, szilárd sínek és 45 mm-es görgős megvezetések is támogatják. A rendszerrel 4 µm-en belüli átmérő pontosság, 8 µm-en belüli köralakúság és akár 0,4 µm Ra felületi érdesség érhető el.

Magyarországi premier

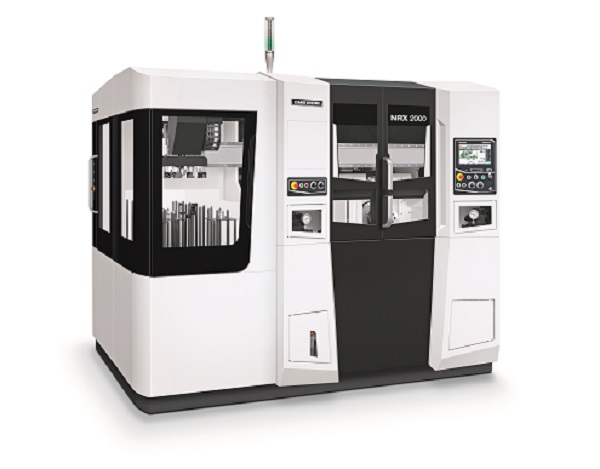

Az NRX 2000 esztergaközpont alapkivitelben 5 000 min-1 fordulatszámú motororsója az X és Y tengelyek mentén mozgatható. A gép elülső – forgácsoktól ős hűtőfolyadéktól védett részén – elhelyezkedő két revolver nyolc (opcionálisan tíz) szerszám eltárolására képes. A 30 m/perc előtolási sebesség, a mindössze 5,6 másodperces munkadarab-betöltési idő és a munkadarabot az orsók között mozgató Duo rakodóegység drasztikusan csökkenti az állásidőt. A ki- és betöltő rendszer magas dinamikája kompakt kialakítás és a mozgó alkatrészek számának csökkentése mellett valósult meg. Az oldalirányba elhelyezett adagoló 14 darab, egyenként akár 3 kg tömegű munkadarab befogadására is alkalmas.

Az automatizálási megoldások révén önálló sorozatgyártásra is alkalmas esztergaközpont 1 650 mm-es szélességével és 2 100 mm-es magasságával a hagyományos gépekhez képest mintegy 30%-kal kisebb helyigényű.

Új mérce a függőleges megmunkálóközpontok számára

A termelékenység és az ergonomikus kialakítás a modern szerszámgépek szerves részévé vált. Az NVX 5100 fejlesztése során is egy tartós, pontos szerkezetű, ugyanakkor termelékeny függőleges megmunkálóközpont létrehozását tűzték ki célul. Az X, Y és Z irányban 1 050 x 530 x 510 mm mozgástartomány, az 1 200 kg teherbírás és a 30 m/perc gyorsjárati sebesség nagyobb munkadarabok dinamikus és hatékony megmunkálását teszi lehetővé. Az NVX 5100 még alapkivitelben is 15 000 (opcionálisan 20 000) rpm fordulatszámú orsót tartalmaz.

A BT50 méretben a orsócsapágy belső átmérője 120 mm (BT40 – 80 mm). Az olaj- és hűtőfolyadék-vezetékeket, valamint a rögzítőcsavarokat a főorsóra merőlegesen rendezték el. Ily módon csökken a termikus ingadozás, míg a gép stabilitása – még a bonyolult geometriák nagy teljesítményű megmunkálása során is – jelentősen növekszik.

Az NVX másik kiemelkedő tulajdonsága a magas szintű megbízhatóság. Az orsó labirintusszerkezete megakadályozza a hűtőfolyadék behatolását, így növeli az orsó élettartamát, és lehetővé teszi a rövid kinyúlású szerszámokkal és nagynyomású hűtőközeggel történő megmunkálást. Még sokoldalúbb alkalmazást biztosít az opcionális válaszható Direct Drive meghajtás. A direkt meghajtás fogaskerekek használata nélkül, holtjátékmentesen közvetlenül a tengelyre továbbítja az energiát.

www.dmgmori.hu
